La Cruz de San Andres.
La llamada Cruz de San Andrés es una cruz en forma de aspa (con dos ángulos agudos y dos ángulos obtusos) muy utilizada en heráldica y en vexilología. Representa el martirio de San Andrés Apóstol, según una tradición muy antigua que cuenta que el apóstol fue crucificado en Patrás, capital de la provincia de Acaya, en Grecia. Lo amarraron a una cruz en forma de X y allí estuvo padeciendo durante tres días, los cuales aprovechó para predicar e instruir en la religión a todos los que se le acercaban.
Contraventeo
El contraventeo puede ser de cuatro tipos:1) Discreto2) Continuo3) Relativo4) DependienteCONTRAVENTEO DISCRETOEl contraventeo discreto resiste y aporta rigidez lateral solo en sectores específicos y donde esté localizado(unido) al marco y/o elemento estructural. También, se refiere a este contraventeo como contraventeo nodal.
Figura 6.8 Contraventeo discretoUn ejemplo de contraventeo discreto teórico es el de la figura (6.9). Para abordar este problema deestabilidad se puede tomar la solución de la columna para el desplazamiento en el eje Y .CONTRAVENTEO RELATIVOEste tipo de contraventeo es aquel que proporciona control de distorsiones laterales bajo el principio decompatabilidad de deformaciones de dos puntos, al unirse con algún elemento estructural.
Figura 6.10 Ejemplo de contravento relativoEste tipo de contraventeo es muy “popular” y puede estar representado por diagonales a nodos, concentricasen la viga del marco y excentricas en la viga del marco. Para ejemplificar la aportación de estas diagonales,se puede tomar el ejemplo básico de la figura (6.11)
CONTRAVENTEO CONTINUOEl contraventeo continuo es aquel que se le proporciona a elementos estructurales y/o marcos de maneraconstantes en alguno de sus planos. Un ejemplo es la figura (6.12) donde la viga tipo “i” esta anclada a unalosa y esta integración de trabe y losa, beneficia directamente a la trabe. Es común darle tambien el nombre
de arriostramiento cuando restringe de alguna manera la deformación del elemento contraventeado.CONTRAVENTEO DEPENDIENTEPara el contraventeo dependiente es basicamente la aportación de contraventeo siempre y cuando laconfiguración deformada del elemento o estructura que es contraventeado haga depender y prescindir delelemento que contraventea, ver la figura (6.13).
ARRIOSTRAMIENTOS Y CRUZ DE SAN ANDRES
Una e s t ruc tur a e s t á ade cuadament e a r r ios t r ada cuando
cua lqui e r cambio a rbi t r a r io de su configuración implica la
deformación de elementos que gene r an fuerzas suficientes
como pa r a r e s t i tui r l a configuración original.
Al existir elementos que no tienen otra finalidad que lograr la
estabilidad, la naturaleza del problema aparece de forma más
nítida que en el caso del pandeo o la abolladura.

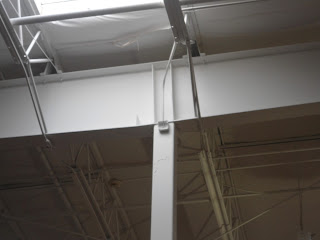

el arriostramiento más simple es la cruz de San Andrés, que
consiste en 2 tirantes que pueden trabajar alternativamente en
tracción aunque hay otras alternativas que precisan barras que
puedan trabajar alternativamente a compresión.
también pueden usarse pantallas de hormigón armado o
recuadros macizados de ladrillo (que produce bielas comprimidas alternativas)
los arriostramientos impiden el paso o lo dificultan (caso de la
K) por lo que suelen colocarse en las fachadas o aprovechando las cajas de escalera.
